PROYECTO DE SANEAMIENTO DE BAÑUGUES, T.M. DE GOZÓN (ASTURIAS)

DESCRIPCIÓN Y OBJETO DE LA ACTUACIÓN



La zona de actuación del presente proyecto se sitúa al Este del Cabo de Peñas, comprendiendo zonas costeras de especial importancia como la Playa de Bañugues o la de Moniello. Además incluye algunos núcleos interiores como Heres, Gelad, Cabañas, Banzoleo y Fombona. Por último recoge también zonas periféricas de Luanco; Balbín, Peroño y parte del núcleo de Nembro.

El objeto del proyecto es la mejora del saneamiento de Tapia de Casariego e incluye las siguientes actuaciones:

  • Red de saneamiento por gravedad para agrupación de vertidos en las estaciones de bombeo proyectadas o al colector-interceptor existente (según el caso).
  • Nuevas estaciones de bombeo, se proyecta un total de cuatro (4) EBAR.
  • Reposición de servicios afectados.
  • Secciones especiales en tramos bajos la carretera AS-118 o bajo cauces.



Las características principales de las actuaciones son:

  • Colectores de Gravedad

Actuación Bañuegues-Heres:

    • Material: PVC/SN8
    • DN: 315mm; Longitud: 16,245.67 m
    • DN: 400 mm; Longitud: 266.54 m
    • DN: 500 mm; Longitud: 705.28 m
    • Nº Pozos: 428



  • Colectores de Impulsión

Actuación Bañuegues-Heres:

    • Material: PEAD PE100 PN10
    • DN: 63mm; Longitud: 400.00 m
    • DN: 125 mm; Longitud: 1,519.36m
    • DN: 250 mm; Longitud: 1,151.38m
    • Nº Ventosas: 7
    • Nº Desagües: 2

Actuación Bañuegues-Heres:

    • Material: PEAD PE100 PN10
    • DN: 400 mm; Longitud: 1,960.00m
    • Nº Ventosas: 4
    • Nº Desagües: 2

PARÁMETROS DE DISEÑO

Estaciones de bombeo de Aguas Residuales

CARACTERÍSTICAS HIDRÁULICAS

EBAR

BAÑUGUES

MONIELLO

LA CORONA

LUANCO

Caudal de diseño (l/s)

22,38

1,96

7,58

89,30

Nº Bombas Principales

4

2

2

2

Nº Bombas Reserva

1

1

1

1

Caudal Unitario Adoptado (l/s) (Valor Memoria)

22,38

1,96

7,58

89,30

Caudal Unitario Adoptado (l/s) (Valor Presupuesto)

22,38

1,98

¿?

89,30

Caudal Unitario Adoptado (l/s) (Valor Curvas)

22,40

¿?

Según el cálculo son dos EBAR

1,98

6,34

89,29

Altura Manométrica de Bombeo Adoptado (Valor Memoria)

37,80

29.30

54.77

48.42

Altura Manométrica de Bombeo Adoptado (Valor Presupuesto)

37,80

29.30

¿?

48.42

Altura Manométrica de Bombeo Adoptado (Valor Curvas)

37,80

¿?

Según el cálculo son dos EBAR

29.30

50.31

48.42

Altura Manométrica de Bombeo Adoptado (Según Cálculos)

66,69

¿?

Según el cálculo son dos EBAR

26.63

50.31

121,39

Variador de Frecuencia

No

No

No

No

ALIVIO DE CAUDALES

Reja de desbaste

Por gravedad

Por gravedad

Por gravedad

Por bombeo

CANAL DE DESBASTE

Reja de desbaste

Si

No

No

Si

CÁMARA DE BOMBEO

Ancho interior

3,00

2,00

3,00

4,00

Largo Interior

2,50

1,50

2,50

4,00

Altura de líquido

1,56

0.83

0.92

2,46

CÁMARA DE ALIVIO

Largo Interior

10,00

-

-

-

Ancho Interior

4,60

-

-

-

Altura útil

2,57

-

-

-

Volumen

183,13

-

-

-

FICHA ADMINISTRATIVA

  • Presupuesto base de licitación: 5.236.616,36 € (sin IVA)
  • Adjudicatario: -
  • Asistencia Técnica a la Dirección de las Obras: -
  • Fecha firma contrato: -
  • Situación: Licitación obra
  • Presupuesto de adjudicación: -
  • Plazo de ejecución previsto: 18 meses

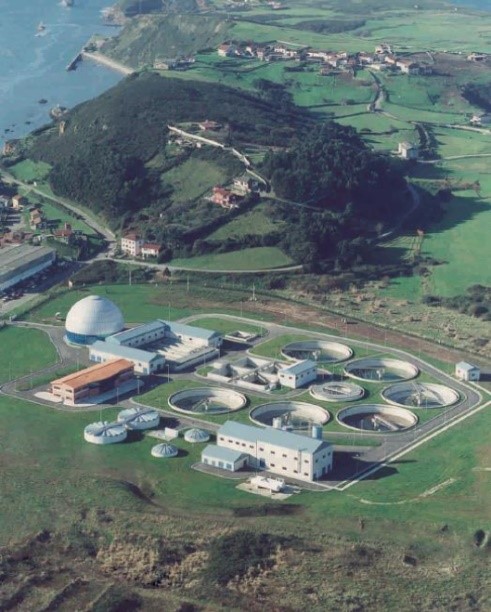

REPORTAJE FOTOGRÁFICO

Haga click sobre la imagen para ver la galería del proyecto a tamaño completo:

Fotos del proyecto
