COLECTORES Y ESTACIÓN DEPURADORA DE AGUAS RESIDUALES (EDAR) DE TAPIA DE CASARIEGO (ASTURIAS)
DESCRIPCIÓN Y OBJETO DE LA ACTUACIÓN
El municipio de Tapia de Casariego se encuentra ubicado en la costa occidental del Principado de Asturias. Limita al norte con el mar Cantábrico, al este con el concejo de El Franco, y al sur y al oeste con el de Castropol.
El objeto del proyecto es la mejora del saneamiento de Tapia de Casariego e incluye las siguientes actuaciones a nivel Proyecto Constructivo:
• Renovación Colector principal de Tapia de Casariego.
• EBAR e impulsión a la futura EDAR desde el actual pretratamiento.
• EBAR de Mántaras e impulsión a la futura EDAR.
• Conducción Gravedad entre la EDAR y el Bombeo al Emisario Submarino.
• Se incluye también la redacción del Anteproyecto de la nueva EDAR de Tapia de Casariego.
Y las características generales son:
• Colectores Gravedad e Impulsiones
Colector Principal de Tapia de Casariego A8:
o Longitud: 736 m
o DN: 400 mm
o Material: PVC/SN8
o Nº Pozos: 24.
Impulsión Pretratamiento a la futura EDAR (impulsión doble):
o Longitud: 1880 m
o DN: 400 + 110
o Material: PE100/PN6 y PE100/PN10
o NºPozos: 4
o Arquetas Ventosa: 3
o Arquetas Desagüe: 3
Colector Gravedad depuradora – pretratamiento:
o Longitud: 1750 m
o DN: 500 mm
o Material: PVC/SN8
o Nº Pozos: 35
Impulsión Mantaras a la futura EDAR (impulsión doble):
o Longitud: 1353 m
o DN: 315 + 110
o Material: PE100/PN6
o Nº Pozos: 4
o Arquetas Ventosa: 3
o Arquetas Desagüe: 3
• Estaciones de Bombeo de Aguas residuales
|
CARACTERÍSTICAS HIDRÁULICAS |
||
|
Diámetro Impulsión |
315 |
400 |
|
Tipo Material |
PE-100/PN5 |
PE-100/PN5 |
|
Caudal de diseño (m3/h) |
382,47 |
618,89 |
|
Nº Bombas Principales |
2 |
2 |
|
Nº Bombas Reserva |
1 |
1 |
|
Caudal Unitario Adoptado (m3/h) |
191,24 |
309,44 |
|
Altura Manométrica de Bombeo Adoptado (Valor Curvas) |
29,70 |
46,50 |
|
Altura Manométrica de Bombeo Adoptado (Según Cálculos) |
30,80 |
43,70 |
|
Variador de Frecuencia |
Si |
Si |
|
Bomba Jockey |
1 + 1R (Q:10 l/s – HMT: 42,6 m) |
1 + 1R (Q:10 l/s – HMT: 64,9 m) |

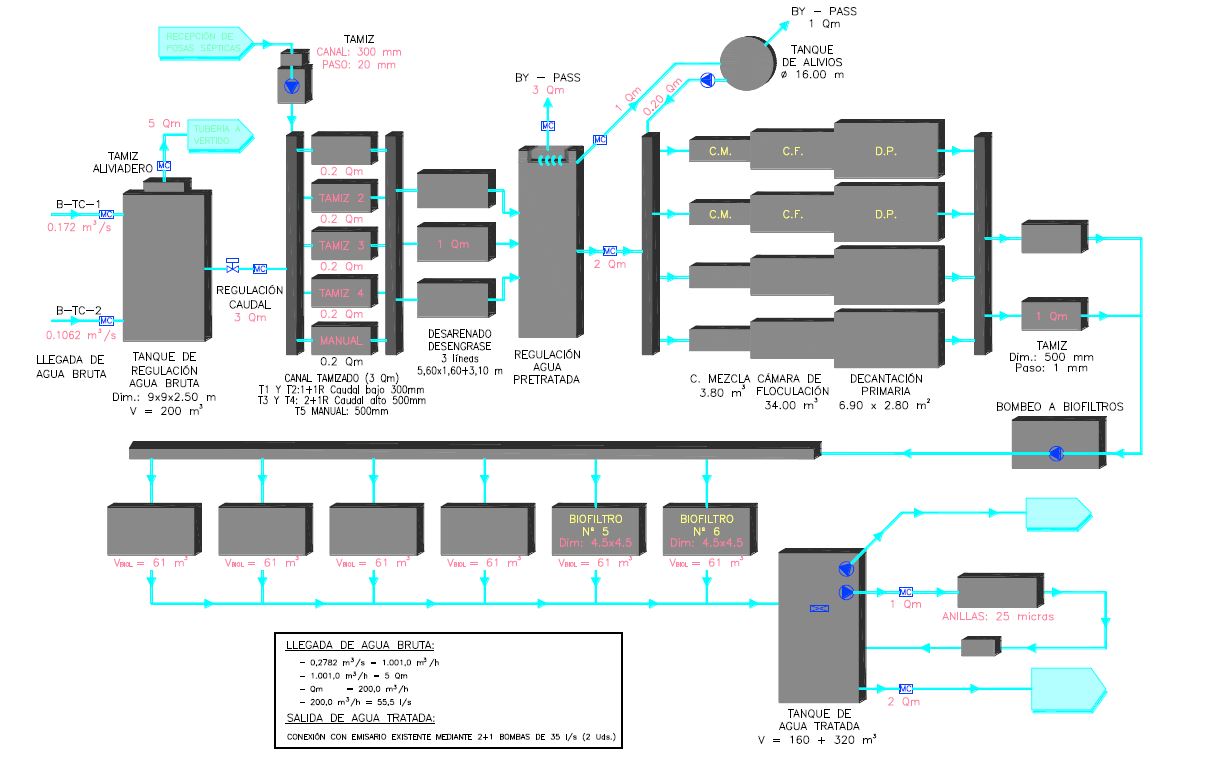

PARÁMETROS DE DISEÑO Y GRADO DE TRATAMIENTO A ALCANZAR
|
PARÁMETRO DE DISEÑO |
UNIDAD |
T Baja Actual |
Proyecto |
|
Caudal medio diario total Qd |
m3/d |
875 |
4800 |
|
Caudal medio nominal 24h/día |
m3/h |
36,46 |
200 |
|
Factor max. Pretratamiento s/Qm |
|
3 |
3 |
|
Caudal max. Pretratamiento |
m3/h |
109,4 |
600 |
|
Factor max. Trat. Biológico, Qp |
|
2 |
2 |
|
Caudal punta para trat. Primario y biológico |
m3/h |
72,9 |
400 |
|
Factor max. Llegada Colectores |
|
5 |
5 |
|
Caudal máx. llegada por colectores Qmaxc, s/Qm |
m3/h |
182,3 |
1000 |
|
PARÁMETROS DE AGUA TRATADA |
UNIDAD |
CONCENTRACIÓN |
PORCENTAJE MÍNIMO DE REDUCCIÓN |
|
DBO5 |
mg/l |
25 |
70-90% |
|
DQO |
mg/l |
125 |
75% |
|
SS |
mg/l |
35 |
90% |
FICHA ADMINISTRATIVA
• Presupuesto base de licitación: 7.812.033,13 € (sin IVA)
• Adjudicatario: -.
• Asistencia Técnica a la Dirección de las Obras: -
• Fecha firma contrato: -
• Situación: licitación obra
• Presupuesto de adjudicación: -
• Plazo de ejecución previsto: 24 meses (incluidos 3 meses de puesta en marcha de la EDAR)
REPORTAJE FOTOGRÁFICO
Haga click sobre la imagen para ver la galería del proyecto a tamaño completo:
