ANTEPROYECTO DE ACTUACIONES DE AMPLIACIÓN DE LA EDAR MATALASCAÑAS. DEPURACIÓN DEL ENTORNO DE DOÑANA. TM DE ALMONTE (HUELVA)

Los objetivos de la ampliación y mejora de la EDAR de Matalascañas son los siguientes:

• Ampliar la capacidad de tratamiento de estación depuradora de aguas residuales.

• Asegurar una calidad de agua susceptible de ser vertida a zona normal y ser utilizada legalmente como agua de riego de zonas verdes.

• Garantizar la estabilización de los fangos generados.

Desde principios de los años 90 hasta la actualidad, la aglomeración de Matalascañas viene realizando el vertido de sus aguas residuales tras un tratamiento primario que es insuficiente para conseguir los parámetros y rendimientos mínimos exigidos por la legislación vigente.

La nueva línea de proceso adoptada contempla la construcción de una nueva estación de tratamiento de agua residual, manteniendo en funcionamiento la EDAR existente durante la ejecución de las obras en las mismas condiciones en que lo hace actualmente. Una vez ejecutada la nueva EDAR y realizadas las conexiones necesarias, se llevará a cabo la demolición de la EDAR actual.

Se dispondrá de un pretratamiento completo, compuesto por una Estación de Bombeo externa con pozo de gruesos y dos cámaras de bombeo de agua bruta mediante bombas centrífugas sumergibles, seguida de un pretratamiento formado por unos canales de desbaste de gruesos y finos y unos canales desarenadores–desengrasadores aireados. Se contará con un alivio en la obra de llegada de la Estación de Bombeo con derivación al Emisario existente mediante bombas centrífugas sumergibles.

El nuevo pretratamiento estará ubicado en la parcela de la nueva EDAR en la zona enterrada. Tras el desarenado-desengrasado se dispondrá, para protección de las membranas, un tamizado de muy finos mediante tamices cilíndricos de luz de paso 1,5 mm sin posibilidad de by-pass.

Se ejecutarán dos balsas de homogeneización para hacer frente a las variaciones de carga previstas, y garantizar así la estabilidad del tratamiento secundario.

El tratamiento secundario se basará en la tecnología de biorreactor de membranas (MBR) mediante membranas planas sumergidas de microfiltración, precedida de un reactor biológico. Dicho reactor biológico se diseñará sin zonas anaerobias/anóxicas, pero con el volumen suficiente para asegurar la estabilización biológica del fango en el mismo. No se contemplará la eliminación de nutrientes, salvo el nitrógeno amoniacal.

Dada la calidad garantizada en el efluente por un tratamiento con membranas, el tratamiento terciario se compondrá únicamente de unos reactores UV en las conducciones de impulsión de permeado, para garantizar la desinfección de coliformes en los eventuales casos en los que tenga lugar una rotura en membranas.

Los fangos biológicos purgados en un biorreactor de membranas no suelen espesar bien mediante los métodos tradicionales. Por ello, aprovechando su alta concentración de purga, se propone en el Anteproyecto su deshidratación directa mediante decantadoras centrífugas, donde junto con una dosis de polímero suficientemente alta, se deberá alcanzar el grado de sequedad establecido.

La planta enterrada dispondrá de un sistema completo de HVAC, así como de una desodorización vía química de cada uno de los elementos de proceso, así como del edificio soterrado en su totalidad. Por su parte, la estación de bombeo contará con un sistema de desodorización vía carbón activo para su desodorización.

El vertido al Emisario se realizará por gravedad desde la nueva EDAR, así como el alivio de excesos o by-pass en la misma en caso de emergencia.

La descripción de los elementos propuestos para la nueva EDAR son.

Línea de agua

·        Estación de bombeo externa

o   Obra de llegada del colector de agua urbana con derivación al Emisario.

o   Pozo de gruesos con reja de protección.

o   Pozo de bombeo de agua bruta.

o   Dos conducciones de impulsión general a la nueva EDAR.

o   Pozo de bombeo de alivios y by-pass de la EBAR.

o   Una conducción de impulsión de alivio a vertido a Emisario existente.

o   Agitadores sumergibles en cada una de las cámaras de bombeo, y desodorización mediante carbón activo.

o   Canales de desbaste de gruesos y muy finos.

o   Canales desarenadores – desengrasadores.

o   Estación de soplantes para la flotación de las grasas, y equipos de separación de arenas y grasas.

·     Alivio de excesos y regulación de caudal a tratamiento biológico. Mediante compuerta vertedero y medida de caudal tipo electromagnético en el alivio de la Planta.

·        Tamizado de muy finos, con luz de paso 1,5 mm, en la entrada a depósitos de homogeneización, incluyendo la instalación de 2 unidades válidas para la situación futura.

·        Tratamiento secundario

o   Reactor biológico.

o   Estación de aireación.

o   Biorreactores de membrana (MBR).

o   Bombeos de recirculación externa y purga de fangos.

·     Tratamiento terciario de emergencia, compuesto por sistemas de desinfección UV en tubería en las conducciones de permeado.

·        Medida del caudal de agua regenerada tipo electromagnético DN 600 mm.

·        Agua regenerada. Almacenamiento y posibilidad de bombeo del agua regenerada a Campo de Golf.

·       Salida de agua tratada mediante conducción DN 600 mm a nueva arqueta de vertido, dotada de conexión con el Emisario existente.

Línea de fangos

·        Deshidratación de fangos biológicos en exceso mediante decantadoras centrífugas, con instalación auxiliar de polielectrolito.

·        Recogida de fangos deshidratados mediante tornillos transportadores.

·        Almacenamiento. Contenedores cerrados para almacenamiento de fango deshidratado

Servicios auxiliares

·        Desodorización de la línea de agua y línea de fangos tipo vía química.

·        HVAC. Instalación completa de HVAC para la planta enterrada.

·        Nuevo edificio de control y laboratorio.

·        Centro de transformación.

• Presupuesto base de licitación: 24.174.217,82 € (sin IVA)
• Adjudicatario: -
• Asistencia Técnica a la Dirección de las Obras: -
• Fecha firma contrato: -
• Situación: Licitación Proyecto y Obra
• Presupuesto de adjudicación: -
• Plazo de ejecución previsto: Treinta y seis meses; EJECUCIÓN DE LAS OBRAS: 30 meses PUESTA EN MARCHA: 6 meses

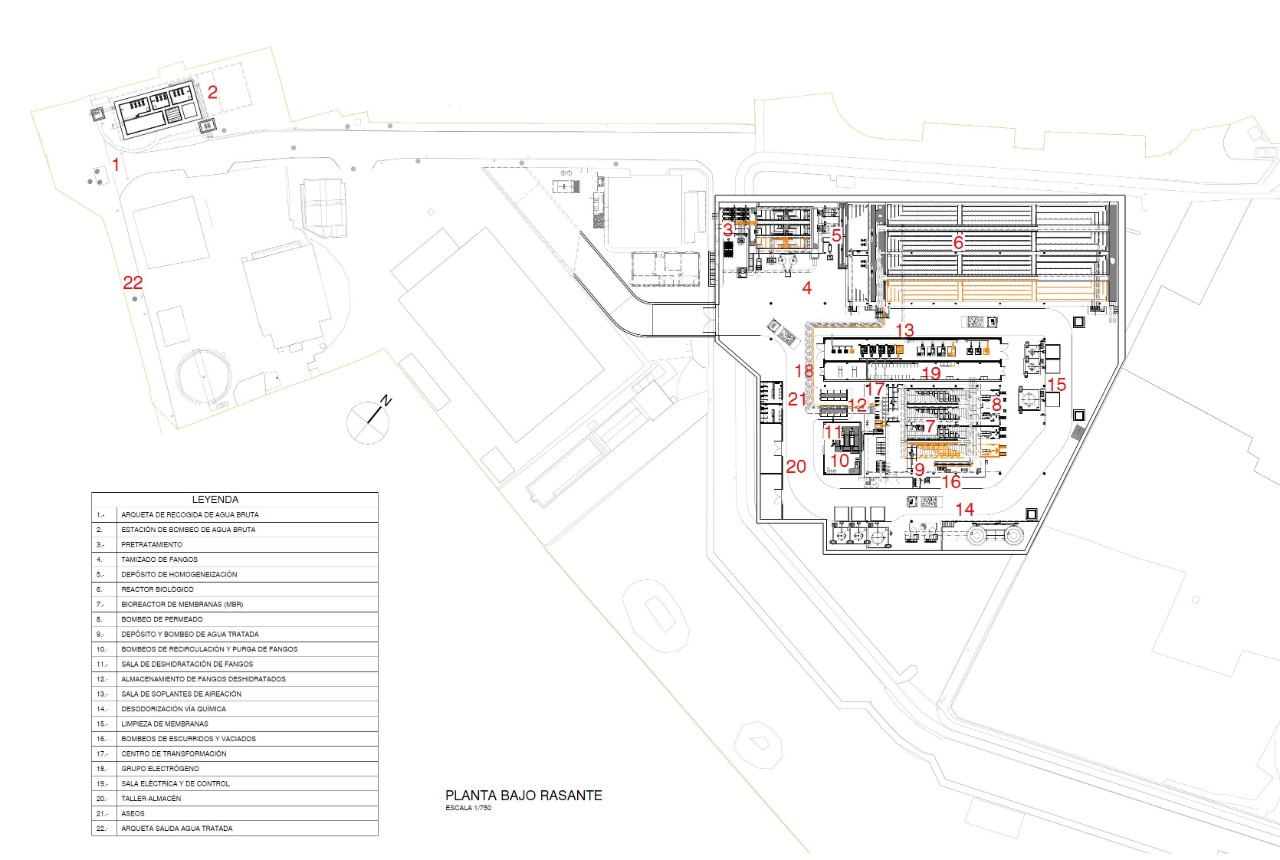

Haga click sobre la imagen para ver la galería del proyecto a tamaño completo:
